FT2000-UATX-A V1.1y

浏览量：4432 上传更新：2020-10-10

第 1 部分: 前言

1.1 开始使用之前

◆ 对未准备安装的主板,应将其保存在防静电保护袋中

◆ 在使用前,宜将主板置于稳固的平面上。

◆ 在将主板与电源连接前,请确认电源电压值。

◆ 当您需连接或拔除任何设备前,须确定所有的电源线事先已被拔掉。

◆ 请留意手册上提到的所有注意和警告事项。

◆ 设备在使用过程中出现异常情况,请找专业人员处理。

◆ 如何识别报警声:(长鸣声为系统内存出错；短“嘀”一声为开机声)。

◆ 您可以在主板上找到标示着此主板的版本「 REV : X.X」。其中X.X为数字，例如标示「 REV:1.0」，意即此主板的版本为1.0。当您要更新主板的BIOS、驱动程序或参考其他技术数据时，请注意产品版本的标示。

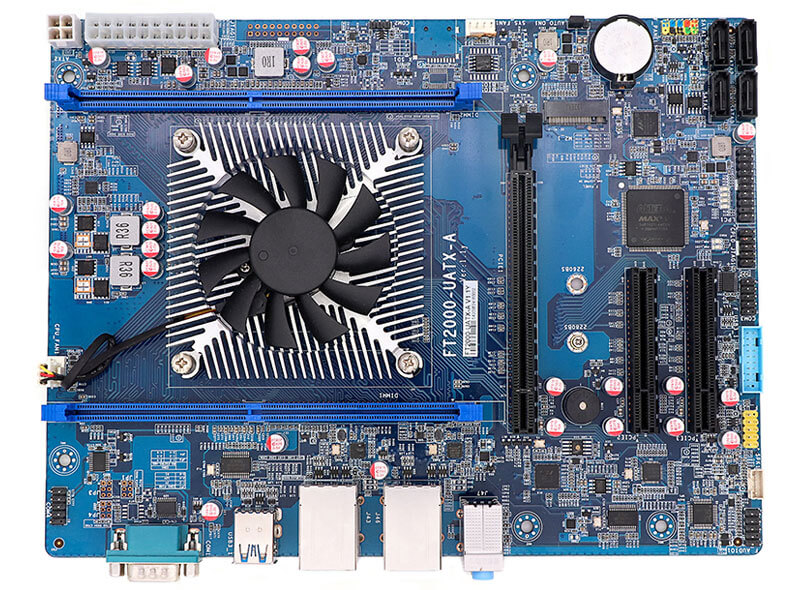

产品展示

FT2000-UATX-A V1.1y

1.2 主板规格

System
CPU	板载FT-2000 四核四线程，3.00GHz的CPU主频和4MB， TDP 10W CPU处理器（可选）兼容 ARM V8 指令集的内核
芯片组	采用QSPI FLASH 芯片组
内存	2 x DDR4/3200插槽支持 DDR4 内存最大支持32GB
存储功能	4× SATA 3.0 3×PCI-E 接口：一个 PCIEx16(gen3),两个 PCIEx8(gen3) 1x M.2接口
网络功能	板载AR8035 千兆网卡X2
音频功能	板载Realtek ALC662 支持5.1声道支持HD Audio 支持音频的输入和输出

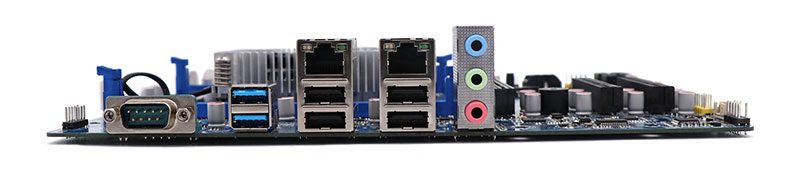

背板 I / O	1×HD-AUDIO接口 1× COM接口	2× LAN_RJ45接口	2× USB3.0接口 4x USB2.0接口
板载 I / O	1×ATX供电20Pin接口 1×ATX供电4Pin接口 1×音频插针 1×CPLD-JTAG1烧录座 1X SPK接口	3×COM插针 1×USB2.0插针（可外接2个USB2.0接口） 4×SATA供电接口 1×AUTO_ON接口	1×CPU风扇供电插座 1×系统风扇供电插座 1×前置面板插针 1×USB3.0接口（可外接2个USB3.0接口) 1×LPC1接口
Mechanical & Environmental
供电方式	ATX_12V(可选DC供电)	尺寸	234mm x 185mm
工作温度	0~50 ℃	环境温度	5~90℃相对湿度,无冷凝

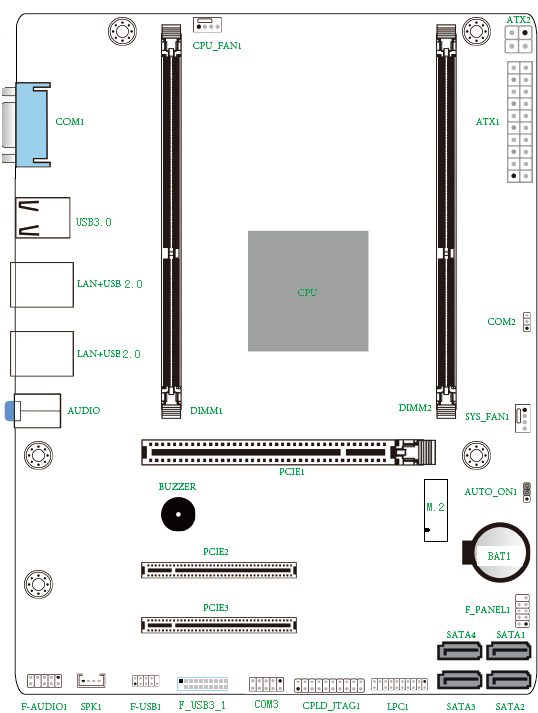

1.3 主板摆位图

FT2000-UATX-A V1.1y

第 2 部分: 安装

请依照下列步骤组装您的电脑：

1、参照用户手册将主板上所有 Jumper（跳线帽）调整正确。

2、安装其他扩展卡。

3、连接所有信号线、电缆、面板控制线路以及电源供应器。

4、启动计算机，完成 BIOS 程序的设置。

本主板关键元器件都是集成电路，而这些元件很容易因为遭受静电的影响而损坏。因此，请在正式安装主板之前，请先做好以下的准备：

1、拿主板时手握板边，尽可能不触及元器件和插头插座的引脚。

2、接触集成电路元件（如 CPU、RAM 等）时，最好戴上防静电手环/手套。

3、在集成电路元件未安装前，需将元件放在防静电垫或防静电袋内。

4、在确认电源的开关处于断开位置后，再插上电源插头。

2.1 内存安装

本主板配有 2 条 U-DIMM 插槽（DIMM1,2）。安装内存条时请注意以下两点：

FT2000-UATX-A V1.1y

内存安装与取出:

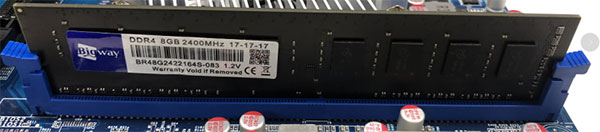

2.1.1 安装内存时，请先将内存槽两边卡扣打开，用拇指和食指轻轻拿住内存条中部，对齐内存插口和插槽上的防呆点，垂直插入后轻轻下压，直至听到“啪”一声响，确保卡扣锁紧，内存条插好。

2.1.2 取出内存时，用两个手指将插槽两端的卡扣向外推，内存弹起，然后取出内存。

2.2 跳线功能设置

在进行硬件设备安装之前请根据下表按照您的需要对相应的跳线进行设置。

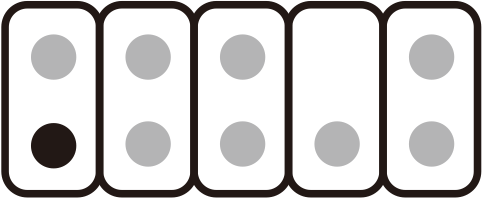

提示：如何识别跳线、接口的第1针脚，观察插头插座旁边的文字标记，会用三角符号或“1”或加粗的线条表示；看看背面的焊盘，方型焊盘为第 1 针脚，在插设备与连接线时注意区分第一脚，否则会损坏主板。

注意：

以下情况您需要清除 CMOS解决故障的时候：1、忘记BIOS密码的时候。 2、在超频失败机器无法启动时。

2.2.1 AUTO_ON跳线设置

AUTO_ON （1×3-pin 间距2.54mm）

PIN	定义
1-2	自动上电开机
2-3	NORMAL

2.3 接口说明

连接各种外接硬件设备时，请注意以下的信息：

• 请先确认所使用的硬件设备规格与欲连接的插座符合。

• 在安装各种设备之前，请务必将设备及电脑的电源关闭，并且将电源线自插座中拔除，以免造成设备的毁损。

• 安装好设备欲开启电源前，请再次确认设备的接头与插座已紧密结合。

2.3.1 SATA接口（SATA1、SATA2、SATA3、SATA4）

板上提供4 个 7 Pin SATA 接口

SATA1~4	PIN	定义	PIN	定义
	1	GND	5	SATA_RXN
	2	SATA_TXP	6	SATA_RXP
	3	SATA_TXN	7	GND
	4	GND

2.3.2 串口（COM2、COM3、COM4）

COM2 (1x3-PIN 间距2.54MM ）

PIN	定义	PIN	定义
1	RX	2	TX
3	GND

COM3、COM4（2×5-pin 间距2.54mm第10pin空）

PIN	定义	PIN	定义
1	N/A	2	RXD
3	TXD	4	N/A
5	GND	6	N/A
7	N/A	8	N/A
9	N/A	10	N/A

2.3.3 电源接口（ATX供电）

通过电源插座可使电源供应器提供足够且稳定的电源给主板上的所有元件。在插入电源插座前，请先确定电源供应器的电源是关闭的，且所有设备皆已正确安装。电源插座有防呆设计，确认正确的方向后插入即可。（可选DC供电）

DC_ATX2（2×2-pin 带透明外包围）

PIN	定义
1	GND
2	GND
3	+12V

ATX1（2×10-pin 带透明外包围）

PIN	定义	PIN	定义
1	+V3.3S	11	+V3.3S
2	+V3.3S	12	-12V
3	GND	13	GND
4	VCC5	14	PS-ON
5	GND	15	GND
6	VCC5	16	GND
7	GND	17	GND
8	PW-OK	18	N/A
9	+V5A	19	VCC5
10	+12V	20	VCC5

2.3.4 音频接口（F_AUDIO1、SPK）

主板提供一个前置音频接口(F_AUDIO1)以及一个内置喇叭插槽(SPK)

SPEAKER1（1×4-pin 间距2.54mm 带外包围）

PIN	定义
1	SPK_LN
2	SPK _LP
3	SPK _RN
4	SPK _RP

F_AUDIO1（2×5-pin 间距2.54mm 第8pin空）

F_AUDIO1	PIN	定义	PIN	定义
	1	MIC2-L	2	GND_AUD
	3	MIC2-R	4	N/A
	5	LINE2-R	6	AUD-RET-R
	7	AZSENSE	8	N/A
	9	LINE2-L	10	AUD-RET-L

2.3.5 前置面板接口（F_PANEL）

该 10PIN 插针包括上电，复位，硬盘指示灯，电源指示灯，允许用户连接系统的前面板开关功能。

F_PANEL（2×5-pin 间距2.54mm 第10pin空）

PIN	定义	PIN	定义
1	HDD_LED +	2	PWR_LED+
3	HDD_LED -	4	GND
5	GND	6	GND
7	RESET	8	PWR_ON
9	GND	10

（1）硬盘指示灯（第1，3针HDD LED 第1针为LED的正极）硬盘在进行读写操作时，指示灯便会闪烁，表示硬盘正在运行中。

（2）电源指示灯（第2，4针POWERLED 第2针为LED的正极），当系统接通电源时，电源指示灯亮；当系统断电后，电源指示灯灭。

（3）复位按钮（第5，7针RESET BUTTON）系统发生故障不能继续工作时，复位可使系统重新开始工作。

（4）电源开关控制（第6，8针POWER BUTTON）这两个引脚连接到机箱前面板上的弹跳开关，可以用来接通或断开电源。

2.3.6 USB接口（F_USB）

连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以免造成USB扩展挡板的毁损。

F_USB（2×5-pin 间距2.54mm 第9pin空）

PIN	定义	PIN	定义
1	+5V	2	+5V
3	USB1_DATA-	4	USB2_DATA-
5	USB1_DATA+	6	USB2_DATA+
7	GND	8	GND
9		10	N/A

USB3.0接口（F_USB3_1)

PIN	定义	PIN	定义
1	+5V	2
3	RX_N1	4	+5V
5	RX_P1	6	RX_N2
7	GND	8	RX_P2
9	TX_N1	10	GND
11	TX_N1	12	TX_N2
13	GND	14	TX_N2
15	USB3_DATA-	16	GND
17	USB3_DATA+	18	USB4_DATA-
19	N/A	20	USB4_DATA+

2.3.7 风扇接口（CPU_FAN、SYS_FAN）

此主机板的散热风扇电源插座为3-pin。电源插座皆有防呆设计，安装时请注意方向(黑色线为接地线)。

CPU_FAN、SYS_FAN（1×3-pin 全靠背）

PIN	定义
1	GND
2	+12V
3	FAN_TAC

◆ 请务必接上散热风扇的电源插座，以避免CPU及系统处于过热的工作环境，若温度过高可能导致CPU烧毁或是系统死机。

◆ 这些散热风扇电源插座并非跳线，请勿放置跳帽在针脚上

2.3.8 LPC1接口

LPC1（2×4-pin 间距2.54mm）

PIN	定义	PIN	定义
1	N/A	2	PD#
3	CLKRUN#	4	GND
5	IRQ_TCM	6	N/A
7	CPIO_NC	8	CPIO_GND
9	GND	10	LAD0
11	LAD1	12	P3V3
13	LAD2	14	LAD3
15	N/A	16	RESET
17		18	FRAME_N
19	GND	20	CLK_TCM

2.3.9 CPLD-JTAG1烧录座

CPLD-JTAG1（2×5-pin 间距2.54mm）

PIN	定义	PIN	定义
1	TCK	2	GND
3	TDO	4	P3V3
5	TMS	6	N/A
7	N/A	8	N/A
9	TD1	10	GND

第 3 部分: 常见故障分析与解决

常见故障	检查点
通电之后不开机	1. 请确认电源连接线是否连接正常 2. 请确认所用电源是否满足主板的供电要求 3. 尝试重新插拔内存条 4. 尝试更换内存条 5. 尝试根据主板说明书清除主板CMOS 6. 请确认是否有外接卡，去除外接卡后是否正常
开机后VGA不显示	1.查看显示器是否有打开 2.检查电源线是否正确地连接到显示器和系统单元 3.检查显示器电缆是否正确地连接到系统单元和显示器 4.查看显示屏亮度控件是否设置为黑暗状态,可通过亮度控件提高亮度。有关详细信息,可参考显示器操作说明 5.显示器处于“节电”模式
BIOS Setup设置不能保存	1. 请确认CMOS电池电压是否低于2.8V，如低于2.8V，请更换新电池，重新设置保存。 2. BIOS设置不正确,根据开机画面提示的按键（DEL）,在 BIOS Setup 中调整时间和日期
提示无法找到可引导设备	1. 请确认硬盘电源线、数据线是否连接正常 2. 请确认硬盘是否有物理损坏 3. 请确认硬盘中是否正常安装操作系统
进入系统过程中蓝屏或死机	1. 请确认内存条及外接卡是否松动 2. 尝试去掉新安装的硬件，卸载驱动或软件 3. 尝试更换内存
进入操作系统缓慢	1. 尝试使用第三方软件检查硬盘是否有坏道 2. 请确认系统所在分区剩余空间是否过少 3. 请确认 CPU 散热风扇是否正常转动
系统自动重启	1. 请确认 CPU 散热风扇是否正常转动 2. 请确认是否误触发工控机复位按钮 3. 请使用杀毒软件确认系统是否感染病毒 4. 请确认内存条及外接卡是否松动 5. 请确认所用电源带载能力是否足够，可尝试更换电源
无法检测到USB设备	1. 请确认 USB 设备是否需要单独供电 2. 请确认 USB 接口是否存在接触不良 3. 请确认 BIOS Setup 中 USB 控制器是否打开
