第 1 部分: 前言

1.1 开始使用之前

◆   对未准备安装的主板,应将其保存在防静电保护袋中

◆  在使用前,宜将主板置于稳固的平面上。

◆  在将主板与电源连接前,请确认电源电压值。

◆  当您需连接或拔除任何设备前,须确定所有的电源线事先已被拔掉。

◆  请留意手册上提到的所有注意和警告事项。

◆  设备在使用过程中出现异常情况,请找专业人员处理。

◆  如何识别报警声:(长鸣声为系统内存出错；短“嘀”一声为开机声)。

◆  您可以在主板上找到标示着此主板的版本「 REV : X.X」 。 其中X.X为数字， 例如标示「 REV:1.0」 ， 意即此主板的版本为1.0。 当您要更新主板的BIOS、 驱动程序或参考其他技术数据时， 请注意产品版本的标示。

产品展示

1.2 主板规格

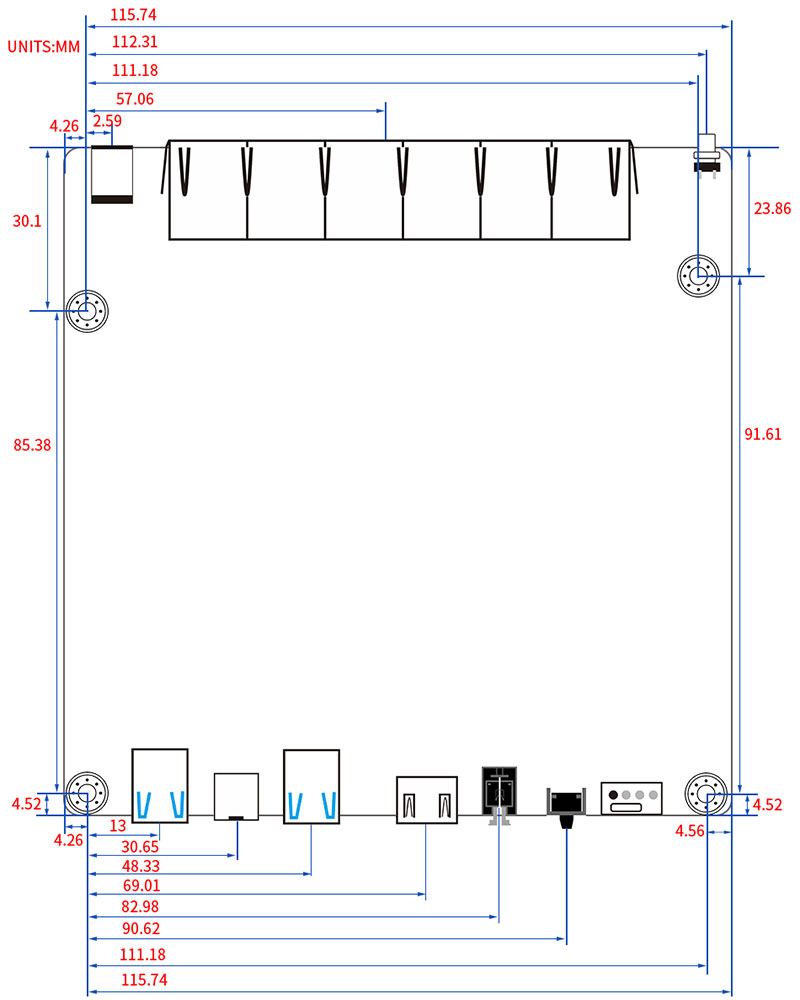

1.3 主板尺寸图

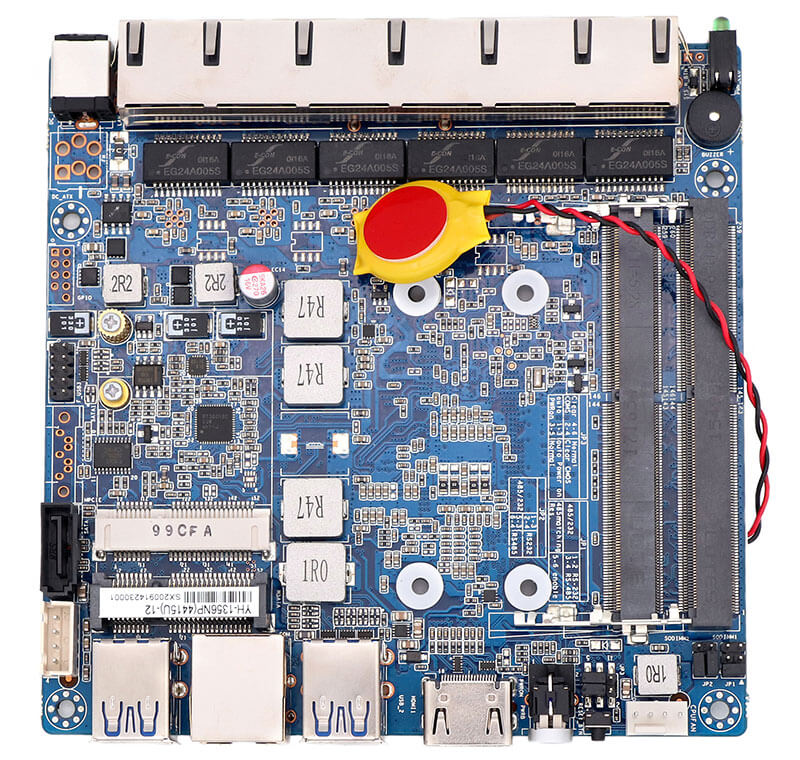

1.4 主板摆位图

 注：·表示第 1 PIN

（以上图片仅供参考，请以实物为准）

第 2 部分: 安装

请依照下列步骤组装您的电脑：

1、参照用户手册将主板上所有 Jumper（跳线帽）调整正确。

2、安装其他扩展卡。

3、连接所有信号线、电缆、面板控制线路以及电源供应器。

4、启动计算机，完成 BIOS 程序的设置。

本主板关键元器件都是集成电路，而这些元件很容易因为遭受静电的影响而损坏。因此，请在正式安装主板之前，请先做好以下的准备：

1、拿主板时手握板边，尽可能不触及元器件和插头插座的引脚。

2、接触集成电路元件（如 CPU、RAM 等）时，最好戴上防静电手环/手套。

3、在集成电路元件未安装前，需将元件放在防静电垫或防静电袋内。

4、在确认电源的开关处于断开位置后，再插上电源插头。

2.1 内存安装

本主板配有 2 条 SO-DIMM 插槽（DIMM1/DIMM2）。安装内存条时请注意以下两点：

内存安装与取出：

2.1.1  安装内存时，请用拇指和食指轻轻拿住内存条两端，对齐内存插口和插槽上的防呆点，斜 30 度角插入后轻轻下压，直至听到“啪”一声响，内存条插好

2.1.2  取出内存时，用两个手指将插槽两端的卡扣向外推，内存弹起，然后取出内存。

2.2 跳线功能设置

在进行硬件设备安装之前请根据下表按照您的需要对相应的跳线进行设置。

提示：如何识别跳线、接口的第1针脚，观察插头插座旁边的文字标记，会用三角符号或“1”或加粗的线条表示；看看背面的焊盘，方型焊盘为第 1 针脚，在插设备与连接线时注意区分第一脚，否则会损坏主板。

2.3 接口说明

连接各种外接硬件设备时， 请注意以下的信息：

• 请先确认所使用的硬件设备规格与欲连接的插座符合。

• 在安装各种设备之前， 请务必将设备及电脑的电源关闭， 并且将电源线自插座中拔除， 以免造成设备的毁损。

• 安装好设备欲开启电源前， 请再次确认设备的接头与插座已紧密结合。

2.3.1  USB接口（F_USB）

连接USB扩展挡板前，请务必将电脑的电源关闭，并且将电源线自插座中拔除，以免造成USB扩展挡板的毁损。

F_USB1（2×5-pin 间距2.54mm 第9pin空）

2.3.2  SATA接口（SATA、SATA_PWR）

板上提供 1 个 7 Pin SATA 接口

SATA_PWR（1×4-pin  间距2.54mm  带靠背）

提示： SASTA_PWR 硬盘供电接口的第 1pin 为+12V 输出，第 4pin 为+5V 输出。

2.3.4  串口（JP1、JP2、JP3）

主板最多可提供2个RS232串行插针接口。

JP1（1×2-pin 间距2.0mm）、 JP2/3（2×4-pin间距2.>0mm）

2.3.4  风扇接口（CPU_FAN）

此主机板的散热风扇电源插座为 4-pin。 电源插座皆有防呆设计， 安装时请注意方向(黑色线为接地线)。

CPU_FAN（1×4-pin 全靠背）

这些散热风扇电源插座并非跳线， 请勿放置跳帽在针脚上

第 3 部分: 常见故障分析与解决
